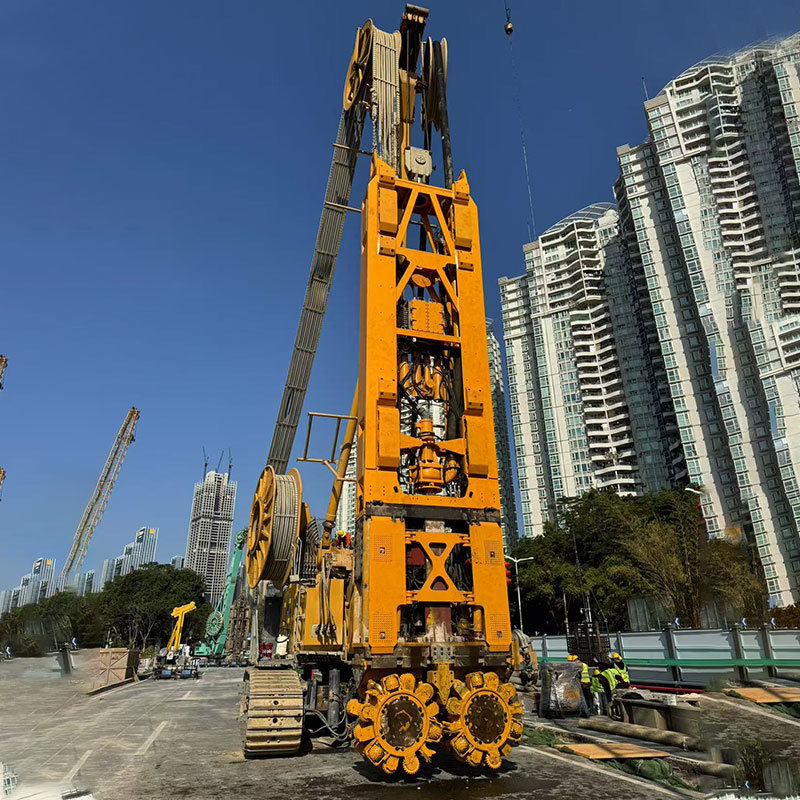

디아프라그마 벽 잡기 트렌치 커터 기계 구형 호브 수력 공장

구형 호브 장점:

1.건설 비용을 크게 줄이고, 프로젝트 기간을 단축합니다.

2구멍을 잘라내지 않아도 됩니다.

3· 톱니 치아 수레 바퀴는 수레 승강기 수명을 줄이고 효과적으로 건설 시간을 연장하여 장기간 연속 작동 (최고 100 시간) 을 가능하게합니다.그리고 노동요건을 단순화.

4기어박스 영향을 최소화하여 유지 보수 시간과 비용을 줄이는 안정적인 수소 밀 모듈 작동.

5- 낮은 지상의 방해, 그것은 건물 근처에 건설에 적합합니다.

6. 단단한 바위 층에서 수소 밀 절단의 굴절 능력을 향상시킵니다.

7칸막이의 수직 정확도는 1‰ 내에서 제어 할 수 있습니다.

8연료의 20% 이상을 절약합니다 (현재 CAT C18 엔진으로 평균 73L / h), 더 에너지 효율적이고 친환경적입니다.

자르는 바퀴...기어박스 및 절단 바퀴

스피러컬 홉이 효과적이려면 충분한 부하력을 행사해야합니다. 단일 홉은 적어도 5 톤의 부하력을 필요로합니다. 예를 들어 1200mm 두께의 바퀴를 취하면,휠 세트에는 총 54개의 톱니가 있습니다.. , 평균적으로 1/3 즉 18개의 톱이 바위 분쇄에 관여하고 있으며, 필요한 총 압력은 적어도 90톤입니다. 하나의 변속기는 45톤의 압력을 견딜 수 있어야 합니다.기어박스가 충분한 방사성 부하 운반 능력을 갖도록 요구하는또한, 도브는 롤링 바위 분쇄기이며, 많은 토크가 필요하지 않습니다. 안전상의 이유로, 기어박스 토크는 150KNm로 설계되었습니다.출력 끝은 톱니 모양의 육각형 구조를 채택, 절단 바퀴를 빠르게 설치하고 제거 할 수 있습니다.

구형 hob에 고정 된 절단 도구의 두 가지 주요 유형이 있습니다, 하나는 측면 하이드 밀린이고 다른 하나는 주요 절단 하이드 밀린입니다.그리고 각 궤도 선에 두 개의 주요 절단 수소 밀또한 플래퍼 치아도 있습니다. 그것은 롤러 구조의 형태로 설계되었습니다. 구조는 간단하고 실용적입니다.전통적인 기계.전통적인 기계랩퍼 치아가 무겁고 힘이 약하기 때문에 마모 블록과 가이드 링이 빨리 마모됩니다.

SC-135과 함께 모듈 매개 변수

XCMG 120와 모듈 매개 변수
